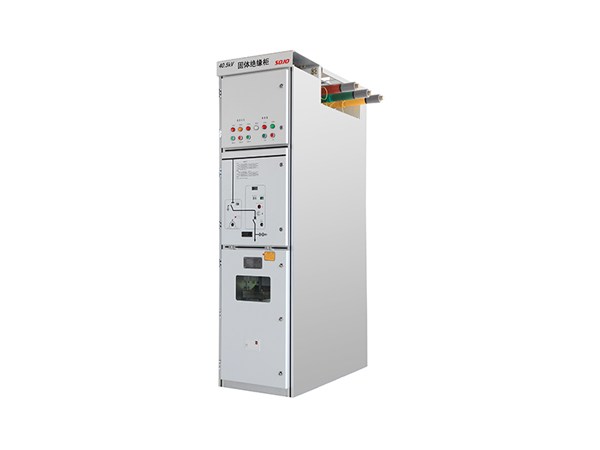

40.5kV固體絕緣開關柜

概述

40.5kV固體絕緣開關設備用于40.5kV三相交流50Hz電力系統中，作為發電廠、變電所及工礦企業配電室接收與分配電能之用，具有控制、保護和檢測等功能，除廣泛用于一般電力系統外，還可用于頻繁操作的場所，適用環境條件的場所，適用環境條件符合GB3906所規定的正常使用環境條件。

產品咨詢

產品介紹
參數
同系列產品

產品介紹

應用領域

本產品適用于額定電壓35kV的供電系統中，也可用于終端供電，裝入箱式變電站，作為電能的控制和保護裝置。產品性能符合GB3906-2012《3.6～40.5kV交流金屬封閉開關設備和控制設備》以及IEC298的規定。本產品可應用于國家電網、工廠配電、高壓輸電、鐵路系統、城市配電、風力發電等各種場合。

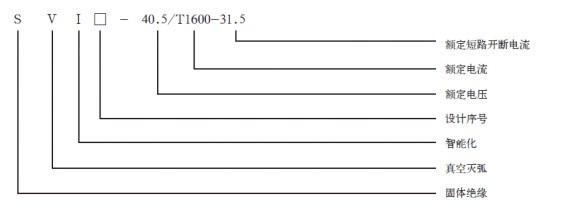

產品型號及含義

產品特點

屏蔽可觸摸
40.5kV固體絕緣開關柜采用模塊化設計，絕緣模塊外表面涂覆導電接地屏蔽層，是柜內可觸摸的安全型固體絕緣開關柜。

體積小
固體絕緣開關柜柜體尺寸為：600*2300*1300

安全性能
帶電部分全絕緣全密封，防護等級IP67。
電纜艙室設計為內錐式電纜終端，提高了聯接的可靠性。

特殊環境應用性能
適用于高寒、高海拔、高潮濕、高腐蝕、低洼地帶及防爆地區。

產品參數

			C模塊	V模塊	D模塊
			負荷開關	斷路器	直通模塊	隔離開關	接地開關
	額定電壓	kV	40.5	40.5	40.5	40.5	40.5
	滅弧類型		真空	真空
	額定電流	A	1250	1250/1600	1250/1600	1250/1600	1250/1600
	額定頻率	Hz	50	50	50	50	50
	主回路電阻	μΩ	≤80	≤80	≤80
1min工頻耐受電壓	相對地	kV	95	95	95	95	95
1min工頻耐受電壓	隔離斷口	kV	118	118		118
雷電沖擊耐受電壓	相對地	kV	185	185	185	185	185
雷電沖擊耐受電壓	隔離斷口	kV	215	215		215
額定短路開斷電流		kA		31.5
開斷額定短路開斷電流次數		次		30
額定短路關合電流		kA	63	80
額定短時耐受電流(4S)		kA	25	31.5	31.5	31.5	31.5
額定峰值耐受電流		kA	63	80	80	80	80
額定電纜充電開斷電流		A	50	50
機械壽命		次	10000	10000		3000	3000
帶電部分防護等級			IP67	IP67	IP67
